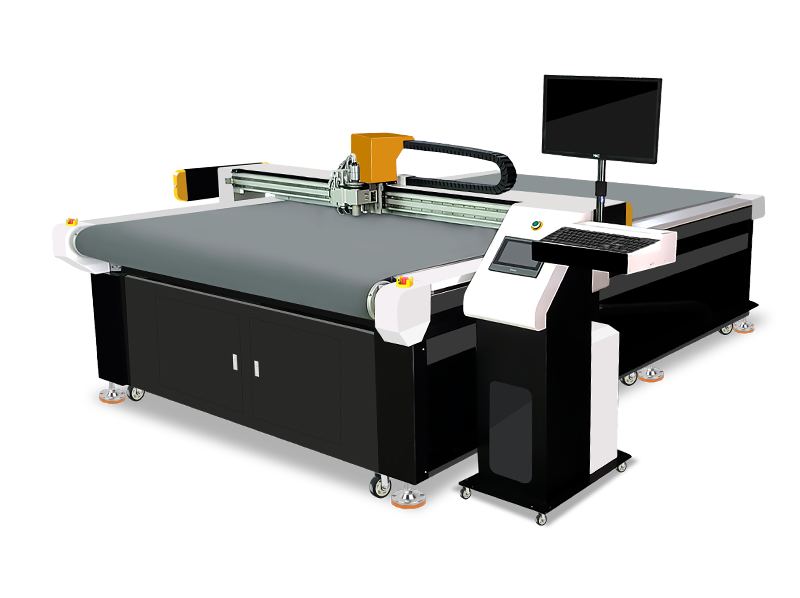

碳纤维切割机高精度刀片切割不伤材料_碳纤维切割机

产品介绍

碳纤维切割机是一种专门用于切割碳纤维复合材料的设备。在各种工业制造和工艺品制作中，碳纤维因其优异的物理性能而被广泛应用。而东兴科碳纤维切割机作为专门为碳纤维材料定制的切割设备，具有精度高、速度快、省时省力、刀片切割不伤料操作简便等优势。

一、碳纤维切割机的工作原理

碳纤维切割机采用先进的振动刀切割技术，通过高精度的切割系统，将碳纤维材料按照所需形状和尺寸进行切割。其工作原理主要是将电能、气能转化为机械能，实现对碳纤维的精确切割。

二、碳纤维切割机的特点

1. 高精度：碳纤维切割机采用高精度的切割系统，能够实现毫米级别的精确切割。

2. 高效率：切割速度快，大大提高了生产效率。

3. 操作简便：采用人性化的操作界面，使操作更为简便。

4. 适用性强：可切割不同厚度和类型的碳纤维材料。

5. 安全性好：具有多种安全保护功能，确保操作人员的安全。

三、碳纤维切割机的应用领域

碳纤维切割机广泛应用于航空航天、汽车制造、体育器材、工艺品制作等领域。在这些领域中，碳纤维因其优异的性能而被广泛使用，而碳纤维切割机则为这些应用提供了精确的切割解决方案。

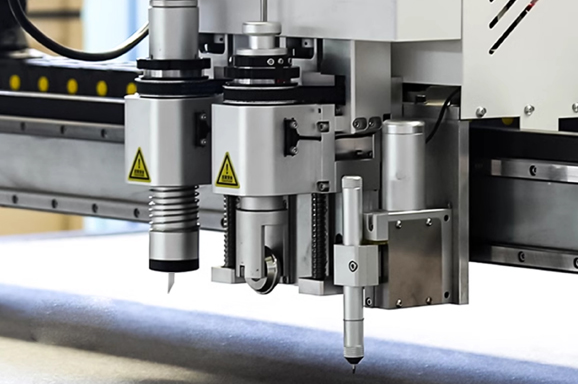

采用国际先进可组合机头设计理念，振动刀机头非固定焊接集成，切割速度可达1.5m/s，是传统手工的4-6倍，可按实际工作需要以及业务范围扩展情况方便的更换、增配不同功能的刀具刀头，数字智能化多轴控制方式大大减少了刀具的运动行程，缩短了工作时间，提高了生产效率。

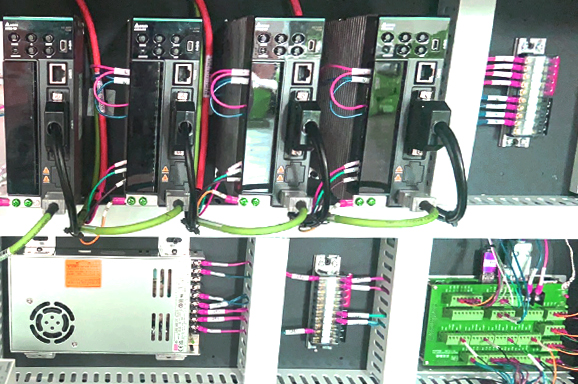

采用知名品牌的伺服驱动及电机系统，确保切割精度更准，运行速度更快、更平稳。高性能的伺服驱动电机不仅提升了设备的切割性能，而且大大增加了安全性和运动控制的精准性，完全满足连续24小时切割加工需求。全伺服交流电机，高刚性、高扭矩，凭借卓越的裁切性能，高速切圆不变形。

采用进口高精度研磨斜齿条导轨传动模块，高速静音，长期使用无间隙、耐磨、承重力大、刚性强，高精度研磨斜齿条与进口直线方轨搭配，适用于振动刀精准切割，误差值0.1mm，本款设备采用台湾直线导轨作为传动导轨，保证机器高速运转平稳，符合用户长时间快速稳定生产需求。

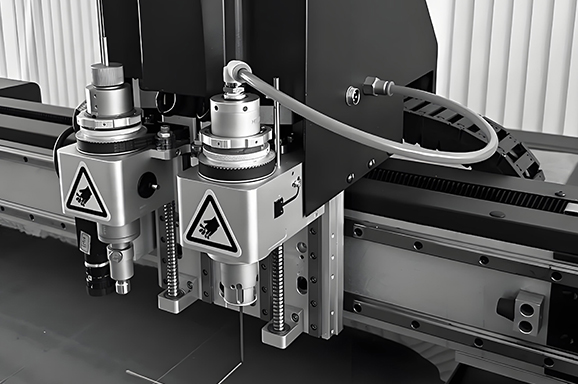

采用灵活的可更换刀具模式，选配合适的刀具可对各种柔性材料实现快速精确的智能裁切，配置振动刀、拖刀、半刀、压痕轮、开槽等多种工艺加工，达到一次成型的效果，除传统刀具及绘图笔工具外，还可选镂铣刀具，视不同材料的不同需求，可实现诸如写字画线、虚线裁切、半断裁切、全断裁切等功能。

采用航空真空吸附泵及铝蜂窝平台让材料高效固定，让振动刀切割机作业时材料完美固定在平台上，保证了切割质量和效果，航空真空吸附泵防火耐腐不生锈，高压涡轮风机吸附力大，吸附面积均匀，低能耗，4CM厚的铝蜂窝台面，抗刮耐磨稳定性好，平整度高，不易变形。

整机采用智能防撞装置与精准的对射红外安全光栅系统，确保机器在高速运行时保护操作人员的安全，红外防撞装置及应急开关装置确保机器在高速运动过程中最大限度的保护操作人员的安全。

设备型号	DXK-R1625S
切割面积	1600mm x 2500mm （可定制）
机器尺寸	3600 x 2300 x 1500（mm）
切割厚度	≤60mm厚（可根据材料厚度要求进行加高选配）
切割刀具	振动刀，拖刀，半刀，摄像头，绘图笔，光标，气动刀，飞刀，压轮，V槽刀，铣刀 (可选配)
切割材料	碳纤维板、碳复合纤维板、碳纤维复合材料、光伏板、石墨毡、碳毡、预浸料、碳毡、纤维布、复合布等材料切割
切割速度	<1800mm/s (实际速度取决于材料及切割的图形)
切割精度	±0.1mm
重复精度	≤0.05mm
定位方式	激光灯定位或 CCD摄像头定位 (可选配)
固定方式	真空吸附
传输接口	电脑以太网口LAN/USB接口
传动系统	高精度直线导轨，进口同步带，智能化数字控制伺服系统
传动电机	高性能伺服电机及驱动器
操作面板	多语言液晶触控面板
气泵功率	3-11KW (默认7.5KW 不同规格有差异) (可选配)
工作电压	AC220V ，380V士10%，50-60HZ，保险丝规格6A
整机功率	约9KW
安全装置	漫反射光电感应防撞装置，非接触式保证生产安全
整机重量	约1000KG
工作环境	温度:-10℃~40℃，湿度:20%~80%RH
兼容系统	软件支持Windows7/10/11系统，支持CAD软件、AI软件、Coreldraw都可以直接输出，无需转换，支持多种文件格式，如: PLT、DXF、SVG、PDF、AI、HPG、HPGL、NC、GBR、GER、XML、ARR、PCE.
