产品介绍
石墨毡切割机是一种专为处理石墨毡材料而设计的精密切割设备。它采用先进的切割技术，能够在保证切割精度的同时，有效提高生产效率。以下是关于石墨毡切割机的详细介绍。
一、产品概述
石墨毡切割机是一种高精度、高效率的切割设备，主要用于对石墨毡材料进行精确切割。它采用先进的数控技术，能够实现自动化、智能化的切割操作，大大提高了生产效率和切割精度。
二、产品特点
1. 高精度：石墨毡切割机采用高精度的切割系统，能够保证切割的精度和一致性。
2. 高效率：设备采用先进的数控技术，能够实现自动化、智能化的切割操作，大大提高了生产效率。
3. 操作简单：设备采用人性化的操作界面，使操作人员能够轻松上手，快速掌握操作技巧。
4. 适用性强：设备可切割不同规格和厚度的石墨毡材料，适应性强。
5. 维护方便：设备结构紧凑，维护方便，能够降低维护成本。
三、技术参数
1. 切割速度：根据不同材料和厚度，切割速度可调。
2. 切割精度：±0.1mm（在正常操作条件下）。
3. 工作台面积：根据不同型号的设备，工作台面积有所不同。
4. 电源要求：设备需接220V/380V电源。
5. 设备尺寸及重量：具体尺寸及重量根据不同型号的设备有所差异。
四、应用领域
石墨毡切割机广泛应用于新能源、航空航天、军工、电子信息等领域，对石墨毡材料进行精确切割，满足各种复杂产品的生产需求。
裁切样品

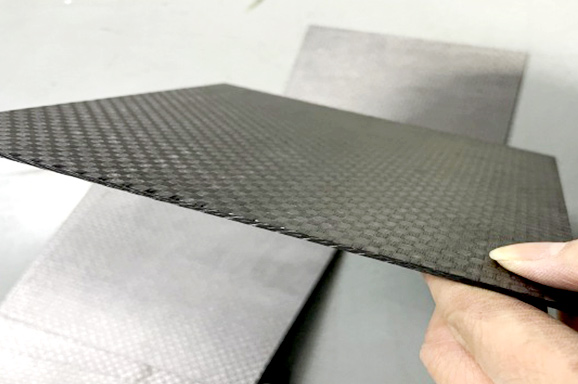

碳布层压碳碳板振动刀切割

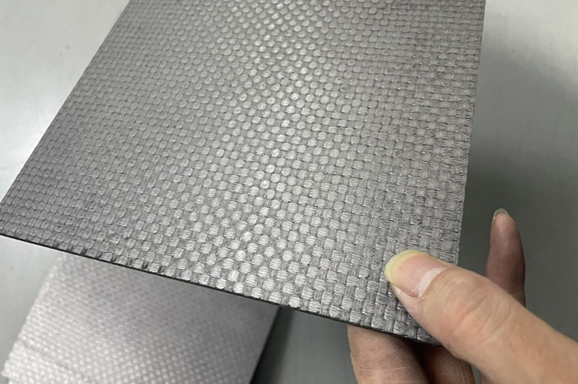

振动刀切割碳纤维复合材料板

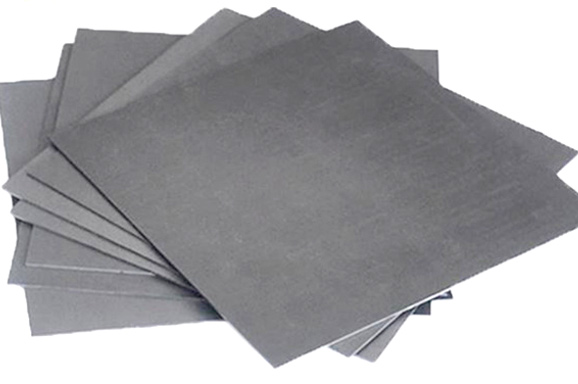

石墨板振动刀切割机

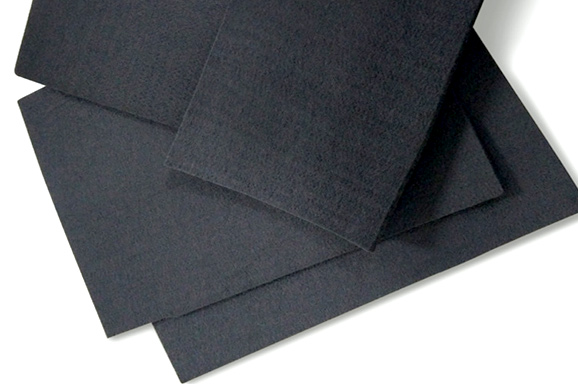

振动刀切割石墨板材

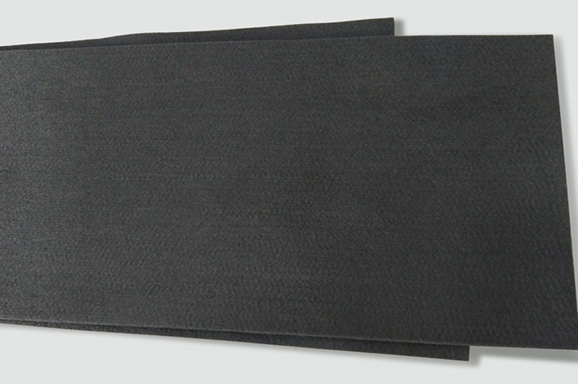

石墨板材使用振动刀切割优势

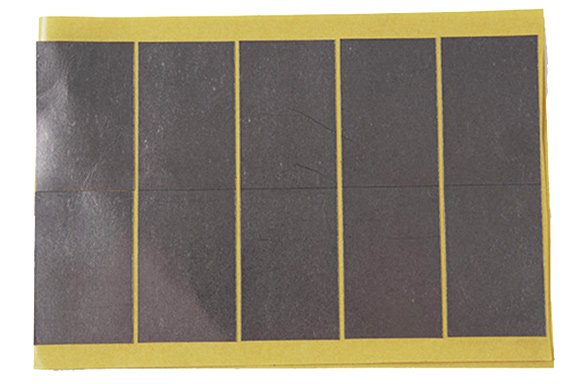

石墨纸振动刀切割裁片

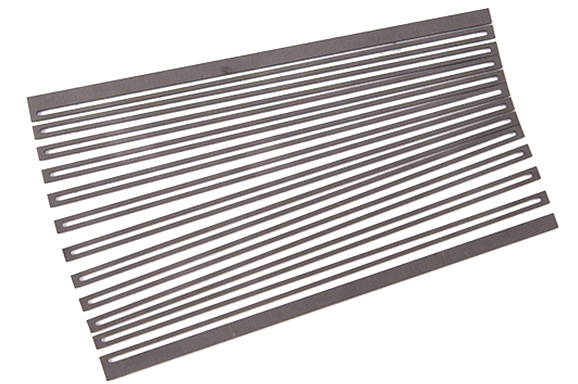

石墨加热器振动刀切割成条

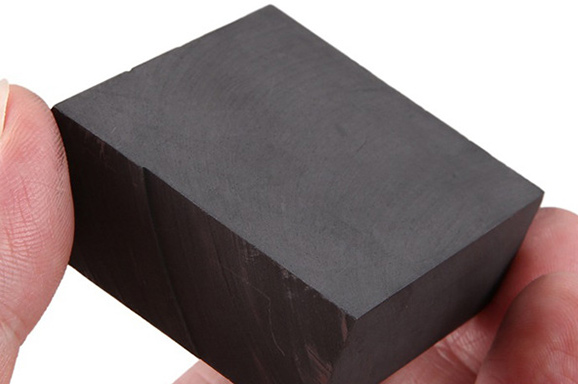

振动刀切割石墨板石墨成块状
设备详情
高效的振动刀切割机头
采用国际先进可组合机头设计理念，振动刀机头非固定焊接集成，切割速度可达1.5m/s，是传统手工的4-6倍，可按实际工作需要以及业务范围扩展情况方便的更换、增配不同功能的刀具刀头，数字智能化多轴控制方式大大减少了刀具的运动行程，缩短了工作时间，提高了生产效率。
高性能伺服电机控制系统
采用知名品牌的伺服驱动及电机系统，确保切割精度更准，运行速度更快、更平稳。高性能的伺服驱动电机不仅提升了设备的切割性能，而且大大增加了安全性和运动控制的精准性，完全满足连续24小时切割加工需求。全伺服交流电机，高刚性、高扭矩，凭借卓越的裁切性能，高速切圆不变形。
高精度研磨斜齿条导轨传动
采用进口高精度研磨斜齿条导轨传动模块，高速静音，长期使用无间隙、耐磨、承重力大、刚性强，高精度研磨斜齿条与进口直线方轨搭配，适用于振动刀精准切割，误差值0.1mm，本款设备采用台湾直线导轨作为传动导轨，保证机器高速运转平稳，符合用户长时间快速稳定生产需求。
灵活的刀具组合模块
采用灵活的可更换刀具模式，选配合适的刀具可对各种柔性材料实现快速精确的智能裁切，配置振动刀、拖刀、半刀、压痕轮、开槽等多种工艺加工，达到一次成型的效果，除传统刀具及绘图笔工具外，还可选镂铣刀具，视不同材料的不同需求，可实现诸如写字画线、虚线裁切、半断裁切、全断裁切等功能。
航空真空吸附铝蜂窝平台
采用航空真空吸附泵及铝蜂窝平台让材料高效固定，让振动刀切割机作业时材料完美固定在平台上，保证了切割质量和效果，航空真空吸附泵防火耐腐不生锈，高压涡轮风机吸附力大，吸附面积均匀，低能耗，4CM厚的铝蜂窝台面，抗刮耐磨稳定性好，平整度高，不易变形。
安全的防护系统装置
整机采用智能防撞装置与精准的对射红外安全光栅系统，确保机器在高速运行时保护操作人员的安全，红外防撞装置及应急开关装置确保机器在高速运动过程中最大限度的保护操作人员的安全。
技术参数
| 设备型号 | DXK-R1318DS |
| 切割面积 | 1300mm x 2500mm （可定制） |
| 机器尺寸 | 2900 x 2000 x 1400（mm） |
| 切割厚度 | ≤60mm厚 （可根据材料厚度要求进行加高选配） |
| 切割刀具 | 振动刀，拖刀，半刀，摄像头，绘图笔，光标，气动刀，飞刀，压轮，V槽刀，铣刀 (可选配) |
| 切割材料 | 石墨纤维毡切割、柔性石墨纸、石墨纸切割、石墨纸垫片切割、石墨碳毡切割、石墨板切割、电阻膜打孔、电池碳毡、碳纤维毡、隔热碳毡、石墨散热片、石墨烯电脑散热片、导热石墨散热片等材料切割 |
| 切割速度 | <1800mm/s (实际速度取决于材料及切割的图形) |
| 切割精度 | ±0.1mm |
| 重复精度 | ≤0.05mm |
| 定位方式 | 激光灯定位 或 CCD摄像头定位 (可选配) |
| 固定方式 | 真空吸附 |
| 传输接口 | 电脑以太网口LAN |
| 传动系统 | 高精度直线导轨，进口同步带，智能化数字控制伺服系统 |
| 传动电机 | 高性能伺服电机及驱动器 |
| 操作面板 | 多语言液晶触控面板 |
| 气泵功率 | 3-11KW (默认7.5KW 不同规格有差异) (可选配) |
| 工作电压 | AC220V ，380V士10%，50-60HZ，保险丝规格6A |
| 整机功率 | 约9KW |
| 安全装置 | 漫反射光电感应防撞装置，非接触式保证生产安全 |
| 整机重量 | 约1000KG |
| 工作环境 | 温度:-10℃~40℃，湿度:20%~80%RH |
| 兼容系统 | 软件支持Windows7/10/11系统，支持CAD软件、AI软件、Coreldraw都可以直接输出，无需转换，支持多种文件格式，如: PLT、DXF、SVG、PDF、AI、HPG、HPGL、NC、GBR、GER、XML、ARR、PCE. |
